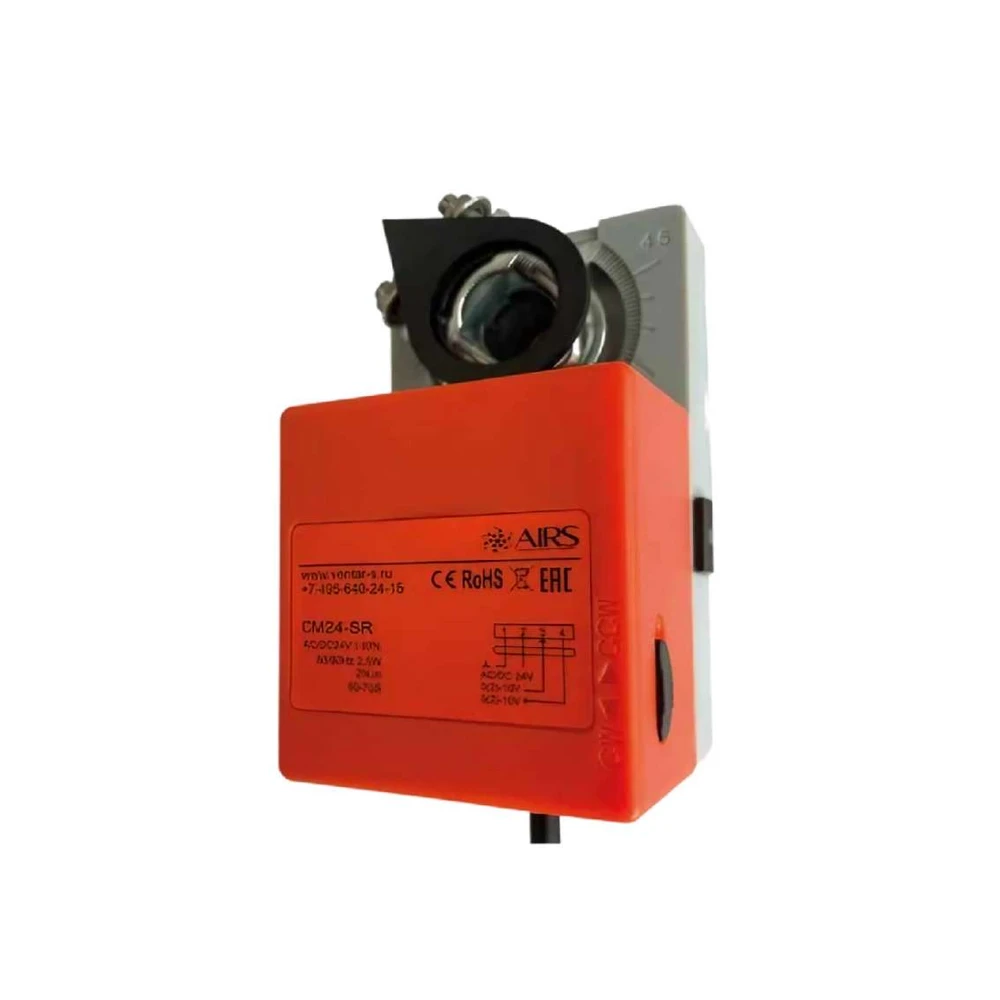

Электропривод AIRS CM24-SR
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод AIRS CM24-SR — электропривод AIRS: момент 2 Н·м, AC/DC 24В, плавное управление. Применяется для управления заслонками воздушных и противопожарных клапанов в системах вентиляции.
Технические характеристики
| Номинальное напряжение | 24 В=/ 24 В~ |
| Диапазон напряжения аналогового управления | 0…10В= |
| Потребляемая мощность при движении | 2,5 Вт |
| в покое | 0,7 Вт |
| Крутящий момент | 2 Нм |
| Угол поворота | 0°…90° |
| Время поворота | 45 сек |
| Индикация положения | Механическая – указатель |
| Класс защиты | III (все изолировано) |
| Степень защиты корпуса | IP 54 |
| Уровень шума | макс. 45 дБ |
| Температура окружающей среды | -30°…+60° С |
| Рабочая температура | -30°…+50° С |
| Влажность | 5%…95% без конденсата |
| Техобслуживание | Не требуется |
| Срок службы | 60 000 циклов |
| Вес (не более) | 0,6 кг |
Принцип действия
При подаче управляющего сигнала происходит вращение вала электропривода к положениям открыто или закрыто в зависимости от величины управляющего сигнала. Смена направления вращения производится переключателем «CW-CCW» на корпусе привода. Ручное управление осуществляется после вывода из зацепления редуктора при помощи рычага на корпусе привода.
Монтаж
Электропривод легко устанавливается непосредственно на вал створки клапана круглого сечения 6…16 мм или квадратного сечения 5…11 мм и закрепляется с помощью универсального крепежного устройства. К корпусу клапана электропривод крепится при помощи универсальной крепежной пластины или непосредственно на корпус клапана.
Габаритный чертёж
Сигнализация положений
Электропривод выдает сигнал обратной связи в зависимости от угла поворота вала привода, кроме того промежуточное положение определяется по механическому указателю.
Аналоги
AIRS CM24 изготовлен по тем же характеристикам (крутящий момент, напряжение питания, тип управления), что и приводы других распространённых брендов, и может использоваться как функциональная замена: Belimo CM, BVM TM24-2, Lufberg DA02N24.
Комплектация и гарантия
- Электропривод — 1 шт.
- Монтажный кронштейн и крепёж — 1 комплект
- Паспорт изделия и инструкция по монтажу
Гарантия — 12 месяцев с даты отгрузки. Отгрузка со склада в Москве, доставка по всей России. Паспорт, сертификаты и BIM-модель — на странице товара и по запросу.
Подбор. Момент привода считается по площади заслонки — ориентировочно 6 Н·м на 1 м². Укажите размер клапана в блоке «Подбор и заказ»: система проверит, подходит ли эта модель, и предложит замену, если момента не хватает.
