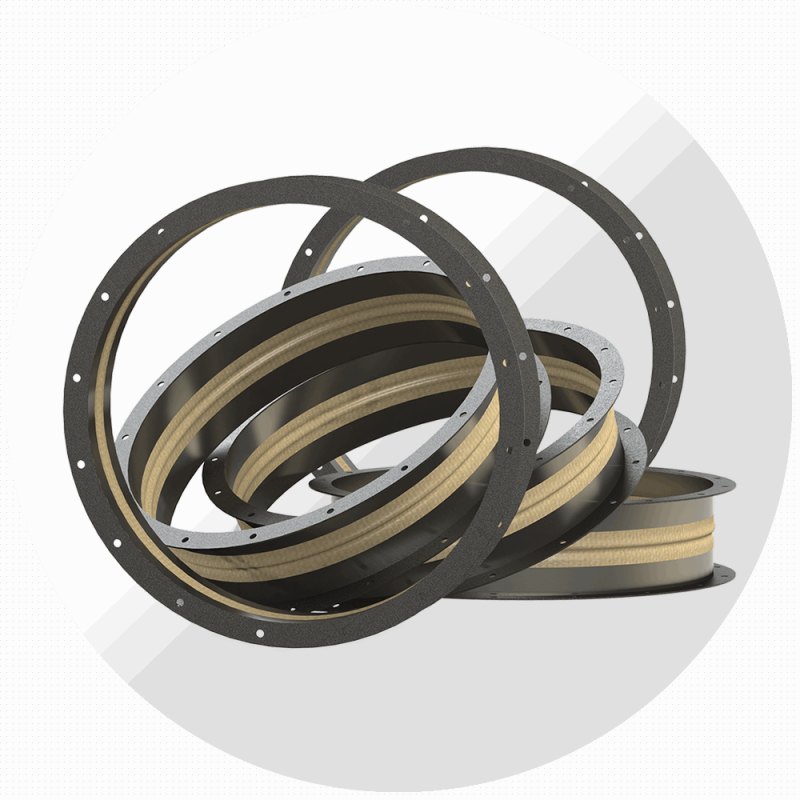

Вставки гибкие ВГ-ВО

Вставки гибкие ВГ-ВО

Для снижения уровней вибрации, передаваемой от вентиляторов на основания и присоединенные воздуховоды, применяют различного типа гибкие вставки и виброизоляторы. Назначение Вставки гибкие предназначены для соединения вентиляторов общего назначения с воздуховодами или клапанами. Конструкция Вставки гибкие вентиляторов ВР-80-70 и ВР-280-46 — могут устанавливаться на стороне всасывания (ВГ-ВР-В) и на стороне нагнетания вентилятора (ВГ-ВР-Н). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВР-В применяется фланец по типу СТД.201 из полосы. На вставках ВГ-ВР-Н для фланца используется шина специального профиля. Вставки гибкие вентиляторов ВРК — могут устанавливаться на стороне всасывания и на стороне нагнетания вентилятора (ВГ-ВРК). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВРК для фланца используется шина специального профиля. Вставки гибкие вентиляторов ВО —Вставки могут устанавливаться на стороне всасывания и на стороне нагнетания вентилятора (ВГ-ВО). Вставка состоит из рукава и закрепленных на нем фланцев. На вставках ВГ-ВО применяется фланец из полосы. Материал рукава и фланцев определяется перемещаемой средой. Для каждого исполнения вентилятора предусмотрено соответствующее исполнение вставки. Условия эксплуатации Вставки гибкие предназначены для эксплуатации в условиях умеренного (У), тропического (Т) климата 1-й и 2-ой категории размещения по ГОСТ 15150-69. • температура окружающей среды: • от -45 до +40°С для умеренного климата, • от -10 до +45°С для тропического климата

ВСТАВКИ ГИБКИЕ — ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
Обозначение	Исполнение	Размеры, мм				Масса, кг
		D	D1	d	n
ВГ-ВО-3,15	1	315	360	10	8	2,3
ВГ-ВО-3,55		355	400			3,9
ВГ-ВО-4,0		400	440			4,4
ВГ-ВО-4,5		450	490			4,9
ВГ-ВО-5,0		500	540	12	16	5,5
ВГ-ВО-5,6		560	600			6,2
ВГ-ВО-6,3		630	670			7
ВГ-ВО-7,1	2	710	760			8
ВГ-ВО-8,0		800	850			9
ВГ-ВО-9,0		900	950			13
ВГ-ВО-10,0		1000	1050			14
ВГ-ВО-11,2		1120	1180			18
ВГ-ВО-12,5		1250	1310			20
ВГ-ВО-14,0		1400	1460			25
ВГ-ВО-16,0		1600	1660			32
